Vertikale Standard-Spritzgießmaschine

Einführung:

Die Standard-Vertikalspritzgießmaschine ist eine Art Spritzgießgerät mit vertikalem Formschluss und vertikaler Einspritzung. Es verfügt über eine vertikale Anordnung, bei der sich sowohl die Formschließ- als auch die Einspritzrichtung entlang der vertikalen Achse bewegen, was Platz spart und die manuelle oder robotergestützte Platzierung von Einsätzen erleichtert. Es eignet sich für die Herstellung komplexer Teile, die eine hochpräzise Ausrichtung erfordern.

Schnittansicht der Spritzgießmaschine: Leitfaden zur vertikalen und horizontalen Struktur 2026-Aug-07
Schneiden Sie eine Spritzgießmaschine in der Mitte auf, und die Schnittansicht zeigt genau, wie Polymerpellets zu fertigen Teilen werden: wo die Schnecke schmilzt und Material einspritzt, wie die Form unter Tonnage geschlossen gehalten wird und wie das Teil nach dem Abkühlen ausgeworfen wird. Für Ingenieure, Eink...
Stromverbrauch von Spritzgießmaschinen: Echte Daten und Kostensenkungen 2026-Jul-31
Reduzieren Spritzgießmaschine Stromverbrauch ist keine Frage von Vermutungen, sondern von präziser Berechnung und Maschinenauswahl. Branchendaten bestätigen, dass die Energiekosten bis zu betragen 30 % der gesamten Produktionskosten in einer typischen Formanlage. Ein Standard ...
Hydraulische vs. elektrische Spritzgießmaschine: Ein datengesteuerter Entscheidungsleitfaden 2026-Jul-24
Wenn Sie jetzt eine klare Antwort brauchen: ein elektrische Spritzgießmaschine Reduziert in der Regel den Energieverbrauch um 40–70 %, verbessert die Wiederholgenauigkeit auf ±0,01 mm und fährt 15–25 % schneller als eine vergleichbare hydraulische Maschine, kostet jedoch im Vorfeld ...

Vertikales Spann- und vertikales Einspritzdesign	Geeignet für das Einlegegießen und sekundäre Spritzgießen (Einkapselung), erleichtert die präzise Platzierung von Einlegeteilen durch manuelle oder Roboterarme und verbessert die Produktionsstabilität Die vertikale Formschließstruktur reduziert den Platzbedarf und eignet sich für eine kompakte Werkstattanordnung
Hochpräzises Formen	Reduzieren Sie Grate und Grate, verbessern Sie die Produktausbeute und eignen Sie sich für Produkte mit strengen Maßanforderungen wie Präzisionselektronikteile, medizinische Produkte und Automobilteile.
Elektro-/Servosystem optional	Elektrisches Einspritzsystem: energiesparend und effizient, geeignet für Formprozesse mit hoher Präzision und hohen Reaktionsanforderungen (z. B. optische Teile und dünnwandige Teile). Standard-Servosystem: stabil und zuverlässig, geeignet für herkömmliche Spritzgussanforderungen, ausgewogener Energieverbrauch und Leistung
Anpassungsmöglichkeiten für große Mengen	Modelle mit einer Schließkraft über 200 Tonnen können individuell an die Anforderungen großer Einsätze, dickwandiger Teile oder des Multimaterial-Verbundspritzgusses angepasst werden. Die Vorlagengröße, die Auswurfmethode und andere Konfigurationen können je nach Kundenwunsch angepasst werden.
Automatisierungskompatibilität	Kann mit automatisierten Systemen wie Robotern, In-Mold-Labeling (IML) und visueller Inspektion verwendet werden, um eine effiziente Massenproduktion zu erreichen Unterstützt das Design von Drehtellern oder Gleitplatten mit mehreren Stationen, um die Effizienz des Mehrfarben-/Multimaterial-Spritzgießens zu verbessern.
Multi-Material-Anpassung	Unterstützen Sie spezielle Prozesse wie Doppelfarbe, Weich- und Hartklebstoffverbund usw.
Platz sparen	Das vertikale Design nimmt eine kleine Fläche ein und eignet sich für kompakte Produktionslayouts.

Hauptanwendungsgebiete	Typische Anwendungsszenarien

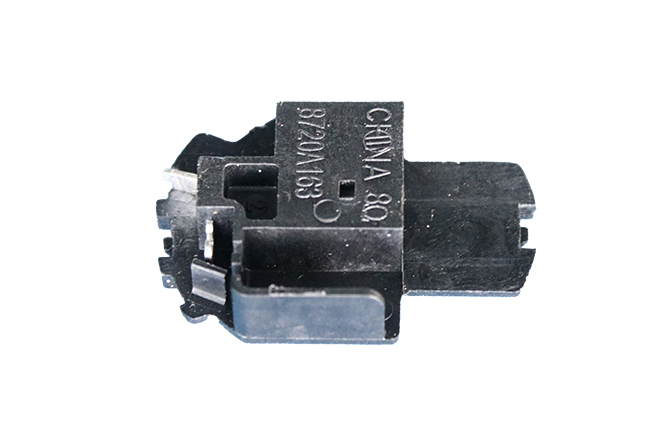

Elektronik und Elektrogeräte	Präzisionssteckverbinder, Sensorverpackungen, Induktorspulenverpackungen
Automobilteile	Sensorgehäuse, Kabelbaumanschlüsse, Innenteile
Medizinische Produkte	Spritzenkomponenten, Laborverbrauchsmaterialien, Griffe für chirurgische Instrumente
Hardware-Kapselung	Spritzguss von Metalleinsätzen, Werkzeuggriffe, Küchenzubehör
Tägliche Notwendigkeiten	Kosmetikverpackungen, Haushaltsartikel, Spielzeug
Industrieteile	Gewindeteile, optische Komponenten, neue Energiekomponenten

Artikel			Einheit	LZ-350/LZ-350D/LZ-350-2R				LZ-450/LZ-450D/LZ-450-2R				LZ-600/LZ-600D/LZ-600-2R				LZ-800/LZ-800D/LZ-800-2R					LZ-1000/LZ-1000D/LZ-1000-2R					LZ-1200/LZ-1200D/LZ-1200-2R					LZ-1600/LZ-1600D/LZ-1600-2R				LZ-2000/LZ-2000D/LZ-2000-2R
Einspritzeinheit	Schraubendurchmesser		mm	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	Einspritzdruck		kg/cm2	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	Theoretisches Schussvolumen		cm³	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	Schussgewicht		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			oz	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	Einspritzrate		cm³/Sek	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	Schraubenhub		mm	100				120				140				150					160					180					200				240
	Schraubenrate		U/min	0-350				0-350				0-350				0-350					0-350					0-350					400				400
	Einspritzgeschwindigkeit		mm/s	130				130				130				130					120					120					120				120
	Temperaturbereich (Zone)		-	5				5				5				5					5					5					5				5
Spannen Einheit	Spannen force		Tonnen	35				45				60				80					100					120					160				200
	Öffnungskraft		Tonnen	3.8				4.3				9.2				14					17					20					20				25
	Fester Tisch	Tischgröße	mm	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		Krawattenstange	mm	350*200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	Einzelschiebetischgröße		mm	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	Drehtisch	Tischgröße	mm	700				800				900				1000					1100					1300					1600				1800
		Maximale Formgröße	mm	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	Min. Formdicke		mm	140				160				200				250					250					300					350				400
	Öffnungshub		mm	180				200				200/250				250					250					300					350				400
	Eröffnung bei Tageslicht		mm	320				360				400 (fest)/450 (rotierend)				500					500					600					700				800
Elektrisch	Auswerferkraft		Tonnen	1.5				1.5				1.5				3					3					5					6				6
	Auswerferhub		mm	37 (Behoben)		100 (gleitend, drehbar)		37 (Behoben)		100 (gleitend, drehbar)		37		100		50			100		50			100		50		100			50		100		100
	Max. Druck		kg/cm2	140				140				140				140					140					140					140				170
	Volumen des Öltanks		Liter	100 (fester Tisch)/140 (verschiebbar)/160 (drehbar)				120 (fester Tisch)/160 ((verschiebbar, drehbar)				165 (fester Tisch)/260 (verschiebbar)/290 (drehbar)				200 (fester Tisch)/280 (verschiebbar, drehbar)					310 (fester Tisch)/330 (verschiebbar, drehbar)					350 (fester Tisch)/380 (verschiebbar, drehbar)					480 (fester Tisch)/560 (verschiebbarer, drehbarer)				510 (Fester Tisch, verschiebbar, drehbar)
	Kühlwassermenge		Liter/hr	50				50				60				80					80					80					80				80
	Systemmotor		kw	5.5				5.5				7.5				18.5					22					30					37				47
	Heizung		kw	4.5				5.8				6.6				8.8					11					13					16				17
	Gesamtleistung		kw	10				11.3				14.1				27.3					33					43					53				64
Andere	Maschinengewicht		Tonnen	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	Maschinengröße (LBH)		m	1,760,952,18	1,870,952,27		2,151,42,3	1,91,12,5	2,11,12,6		2,31,42,6	2,21,22,8	2,41,252,85		2,71,752,6	2,11,23,1		2,41,23,2		2,81,72,9	2,31,43,0		2,51,43,1		2,741,72,9	2,61,63,5	3,01,63,6			3,12,33,3	2,91,83,8	3,31,83,9		3,42,43,3	3,1B2,0H4,7	3,2B2,2H4,9	433,4
